تعتمد المحطات الفرعية الحديثة على أنظمة بطاريات التيار المستمر لتشغيل مرحلات الحماية وقواطع الدوائر الكهربائية ومعدات SCADA وأنظمة الاتصالات وإضاءة الطوارئ أثناء انقطاع التيار الكهربائي. إذا تعطلت إحدى الخلايا الضعيفة، فقد تتعرض موثوقية سلسلة البطارية بأكملها للخطر.
يوفر رؤية نظام مراقبة بطارية المحطة الفرعية مستمرة لحالة البطارية. من خلال مراقبة كل خلية وسلسلة بطارية في الوقت الفعلي، يمكن للمرافق اكتشاف العلامات المبكرة للتدهور، وتقليل عمليات الفحص اليدوي، ومنع انقطاع التيار المستمر غير المتوقع.
غالبًا ما تظل بطاريات المحطات الفرعية في حالة شحن عائم لسنوات عديدة. خلال هذه الفترة، يمكن أن تتطور الشيخوخة والتآكل والوصلات المفكوكة ومشاكل الشحن وتغيرات درجة الحرارة دون ظهور أعراض واضحة.
يوفر الفحص الدوري فقط لمحة سريعة عن حالة البطارية. وبالمقارنة، تعمل شاشة مراقبة بطارية المحطة الفرعية عبر الإنترنت على مدار الساعة طوال أيام الأسبوع وتحدد التغييرات غير الطبيعية قبل أن تؤثر على المعدات المهمة.
المراقبة المستمرة تساعد المرافق:

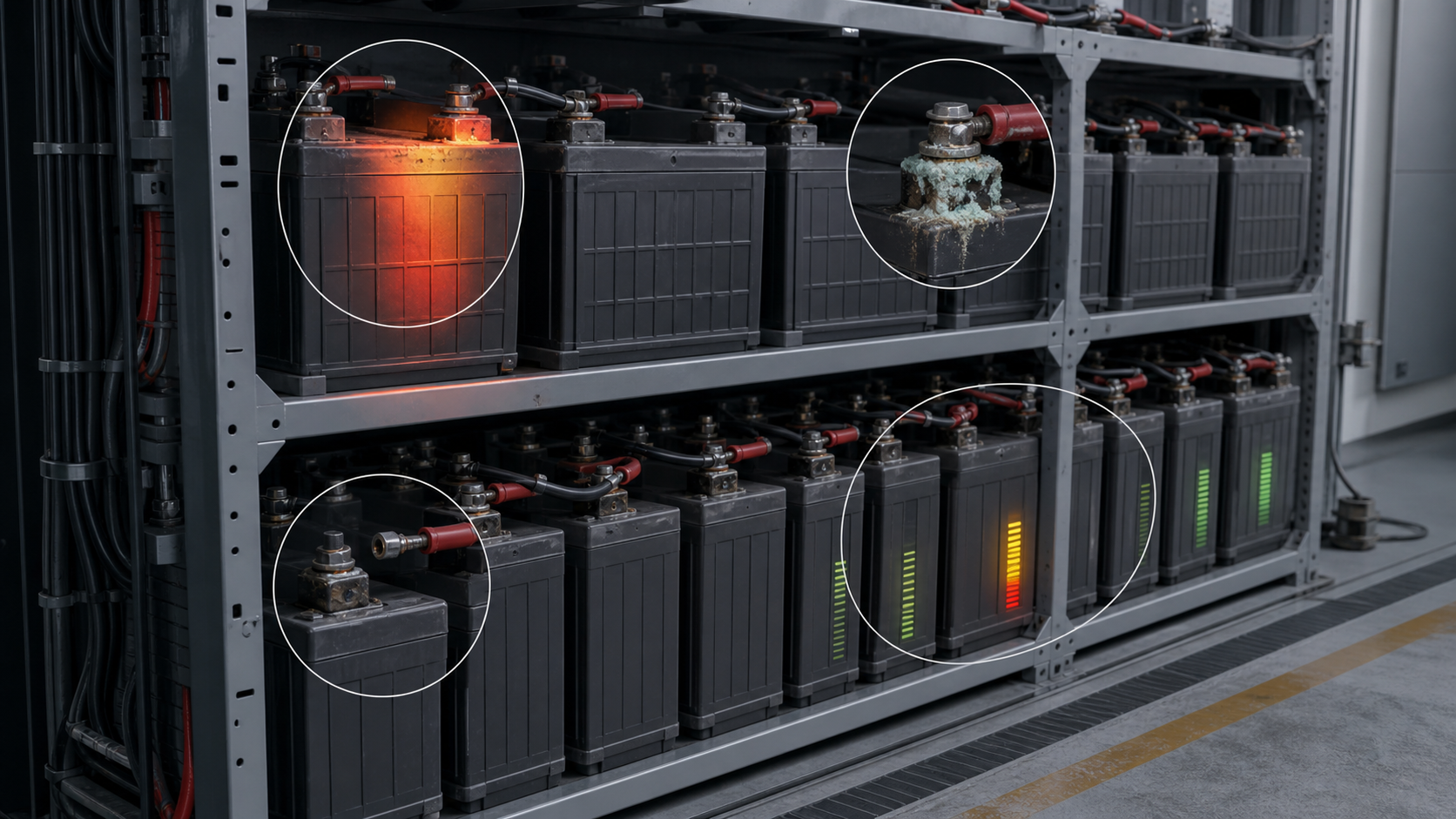

عادةً ما يتطور فشل البطارية بشكل تدريجي بدلاً من حدوثه دون سابق إنذار. يمكن الموثوق به لنظام مراقبة بطارية التيار المستمر تحديد العديد من هذه المشكلات من خلال الجهد والمقاومة ودرجة الحرارة والاتجاهات الحالية.
تشمل المخاطر الشائعة ما يلي:
وبدون المراقبة المستمرة، قد تظل هذه الظروف مخفية حتى يتم طلب البطارية أثناء حالة الطوارئ.

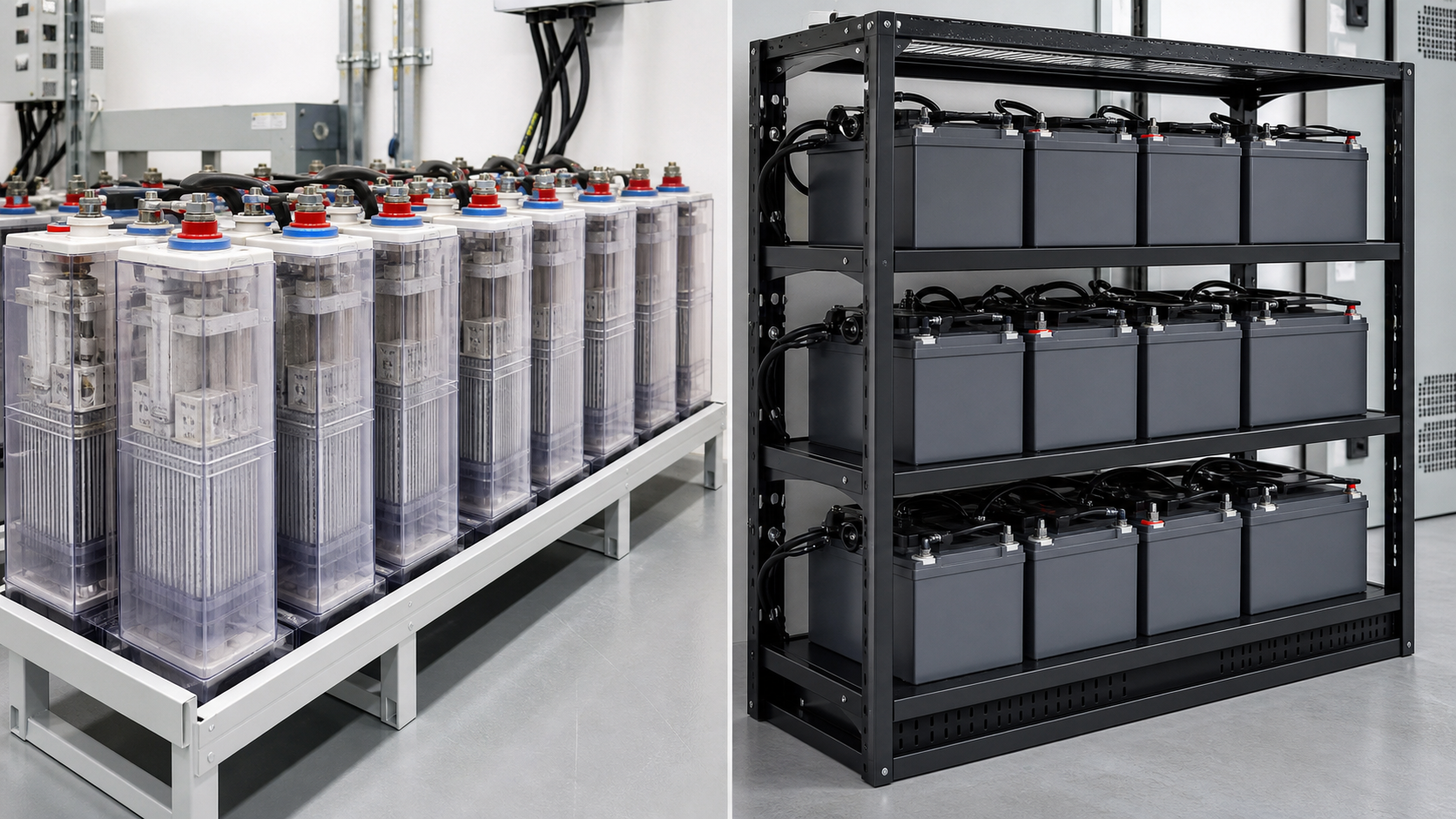

تستخدم المحطات الفرعية الكهربائية عادةً بطاريات النيكل والكادميوم (Ni-Cd)، وحمض الرصاص المنظم بالصمام (VRLA)، أو بطاريات الرصاص الحمضية المغمورة. تتطلب كل كيمياء استراتيجية مراقبة مناسبة.
يجب أن تركز مراقبة بطارية Ni-Cd على جهد الخلية الفردية، وحالة الشحن، ودرجة الحرارة، واتجاهات الشيخوخة المتعلقة بالإلكتروليت، وأداء السلسلة. نظرًا لأن التغيرات في المقاومة الداخلية قد تكون أقل وضوحًا مما هي عليه في بطاريات VRLA، فإن اتجاهات الجهد والشحن على المدى الطويل لها أهمية خاصة.
تركز مراقبة بطارية VRLA عادةً على جهد الخلية والمقاومة الداخلية ودرجة الحرارة وتيار الشحن وتدهور السعة. يمكن أن يوفر اتجاه المقاومة الداخلية المتزايد تحذيرًا مبكرًا لشيخوخة البطارية وانخفاض القدرة الاحتياطية.
يجب أن يدعم حل مراقبة بطارية المحطات الفرعية المرنة بطاريات Ni-Cd وVRLA وVLA وبطاريات الليثيوم على منصة واحدة.
يجب أن يقوم النظام الفعال بمراقبة الخلايا الفردية وسلسلة البطارية الكاملة. أهم المعلمات تشمل ما يلي.
تكتشف المراقبة المستمرة لجهد الخلية الخلايا الضعيفة والشحن الزائد والشحن المنخفض وعدم توازن الجهد. حتى الانحراف البسيط يمكن أن يشير إلى خطأ متطور.
تعمل درجة الحرارة المرتفعة على تسريع شيخوخة البطارية، بينما قد تشير درجة الحرارة غير المتساوية إلى سوء التهوية أو مشاكل الشحن أو الخلايا المعيبة. تساعد إنذارات درجة الحرارة في الوقت الحقيقي على منع الضرر الحراري.
تعد المقاومة الداخلية أحد أكثر المؤشرات المفيدة لتدهور البطارية. يمكن أن تكشف مراقبة الاتجاه عن التقادم قبل فترة طويلة من ظهور فقدان القدرة أثناء اختبار التفريغ.
يوفر جهد السلسلة والتيار العائم وتيار الشحن/التفريغ والتيار المموج معلومات قيمة حول أداء الشاحن وحالة البطارية بشكل عام.
يمكن أن تتسبب المحطات السائبة أو المتآكلة في انخفاض الجهد والتدفئة الموضعية. إن اكتشاف مقاومة الاتصال غير الطبيعية يسمح لفرق الصيانة بتصحيح هذه المشكلات قبل أن تصبح مخاطر على السلامة.

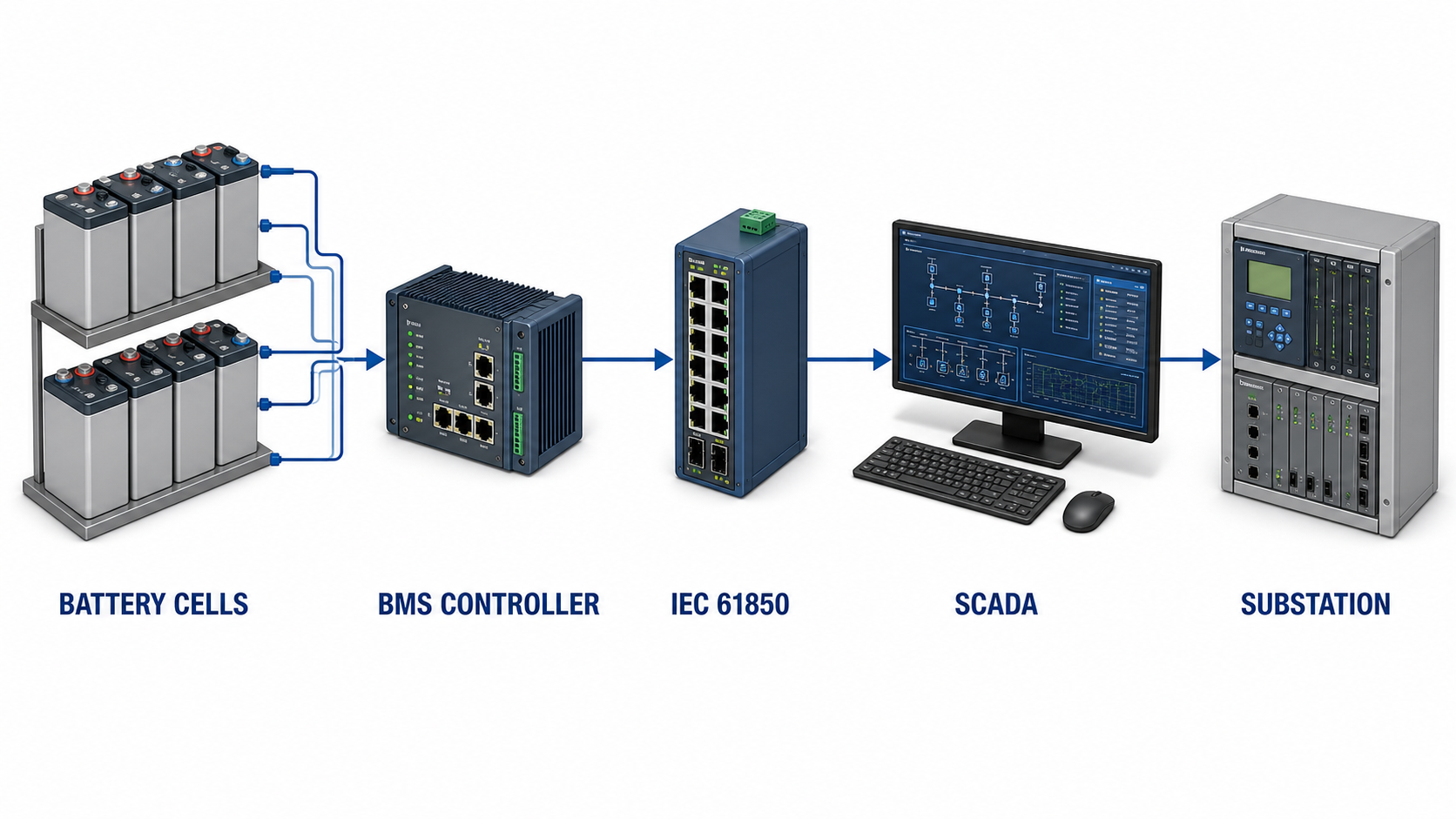

تحتاج الأدوات المساعدة غالبًا إلى إتاحة بيانات البطارية من خلال أنظمة SCADA أو EMS أو DCS أو منصات إدارة الشبكة الحالية. ولذلك يجب أن يدعم نظام مراقبة البطاريات الحديث للمرافق بروتوكولات الاتصالات الصناعية القياسية.
تتضمن خيارات التكامل الشائعة ما يلي:
تعتبر مراقبة البطارية وفقًا للمعيار IEC 61850 ذات قيمة خاصة للمحطات الفرعية الرقمية لأنها تبسط الاتصال بالأجهزة الإلكترونية الذكية وأنظمة أتمتة المحطات الفرعية.
قبل اختيار نظام مراقبة بطارية المحطة الفرعية، يجب على المهندسين التأكد من معلومات المشروع التالية:
يجب تركيب أجهزة استشعار المراقبة دون مقاطعة التشغيل العادي للبطارية كلما أمكن ذلك. يجب أيضًا مراعاة توجيه الكابلات والعزل والتوافق الكهرومغناطيسي وإجراءات السلامة الكهربائية.

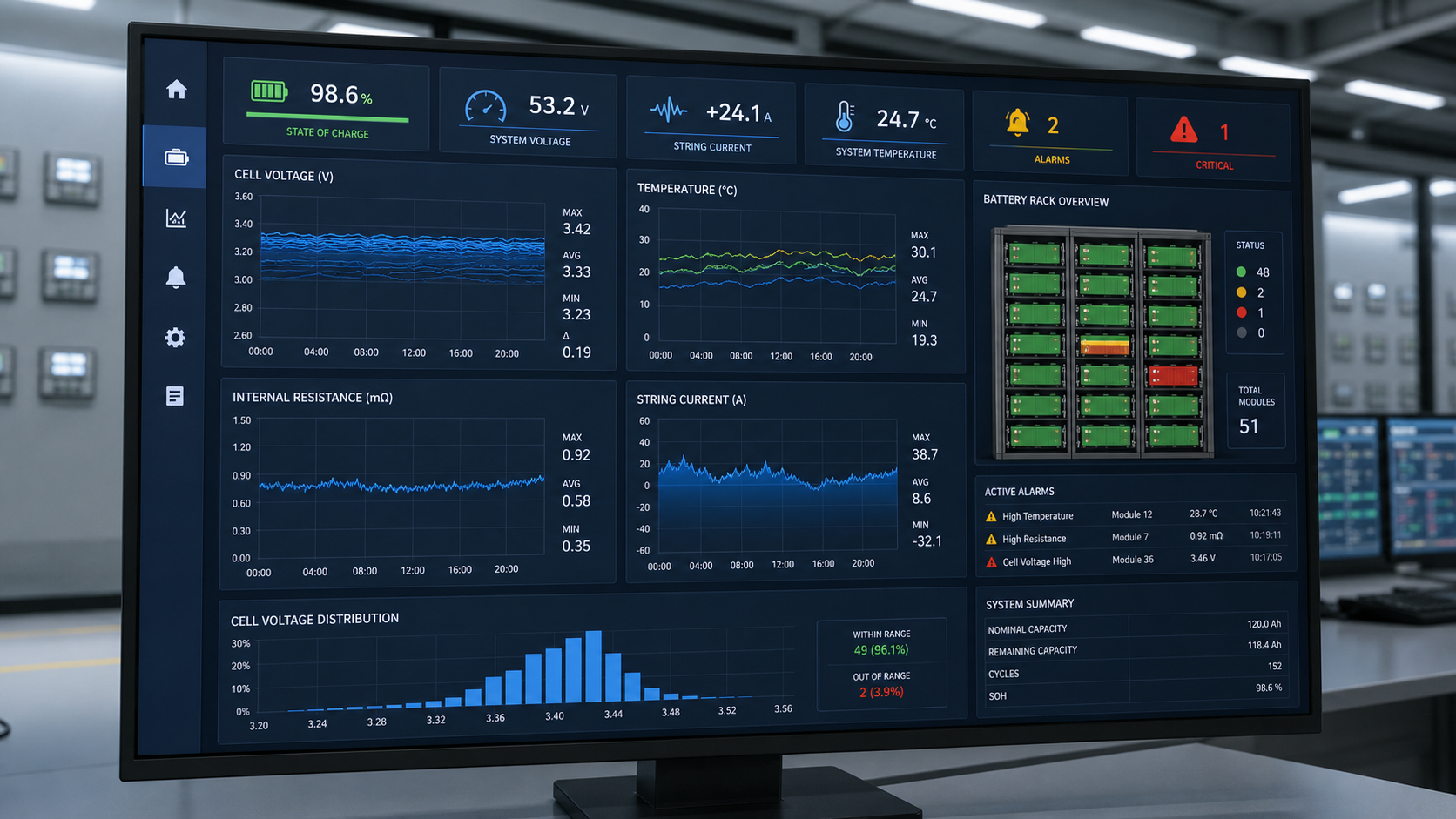

يجب أن يوفر النظام الاحترافي أكثر من مجرد بيانات أولية. تساعد الإنذارات متعددة المستويات، والاتجاهات التاريخية، والتقارير الآلية المهندسين على فهم الخلية غير الطبيعية، ومدى سرعة تدهورها، ومتى تكون الصيانة مطلوبة.
تشمل الوظائف المفيدة ما يلي:
يتيح ذلك للمرافق الانتقال من الاستبدال المجدول إلى الصيانة القائمة على الحالة، مما يقلل من زيارات الموقع غير الضرورية وتكاليف استبدال البطارية.
يوفر DFUN حلاً كاملاً لمراقبة بطارية المحطات الفرعية للمحطات الفرعية الكهربائية وشبكات النقل والتوزيع ومحطات الطاقة والمرافق الصناعية ومنشآت الطاقة المتجددة.
يدعم الحل DFUN:
سواء كنت تقوم بترقية التثبيت الحالي أو تصميم محطة فرعية جديدة، فإن DFUN يساعد المرافق على تحديد مخاطر البطارية في وقت مبكر، وتقليل تكاليف الصيانة، وتحسين موثوقية الطاقة الاحتياطية.
في معظم المشاريع، يمكن تركيب نظام المراقبة مع تقليل تعطيل العمليات الحالية. يجب أن تتبع خطة التثبيت إجراءات السلامة الكهربائية الخاصة بالموقع.
نعم. يمكن لمنصة مراقبة البطارية الاحترافية أن تدعم كيميائيات البطارية المتعددة، بما في ذلك بطاريات Ni-Cd وVRLA وVLA وبطاريات الليثيوم.
لا. توفر المراقبة عبر الإنترنت تحذيرًا مبكرًا مستمرًا، بينما يتحقق اختبار القدرة الدوري من سعة النسخ الاحتياطي الفعلية ووقت التشغيل. يوفر استخدام كليهما معلومات أكثر اكتمالاً عن صحة البطارية.
وتساعد العتبات القابلة للتكوين، وتأخيرات الإنذار، والتنبيهات متعددة المستويات، وتحليل الاتجاه في التمييز بين التدهور الحقيقي والتقلبات المؤقتة.
للتوصية بالحل الصحيح، يرجى تقديم نوع البطارية، وجهد الخلية، وعدد الخلايا والسلاسل، وطريقة الاتصال، وSCADA أو منصة التشغيل الآلي الحالية، ومتطلبات الإنذار، وبيئة التثبيت.
