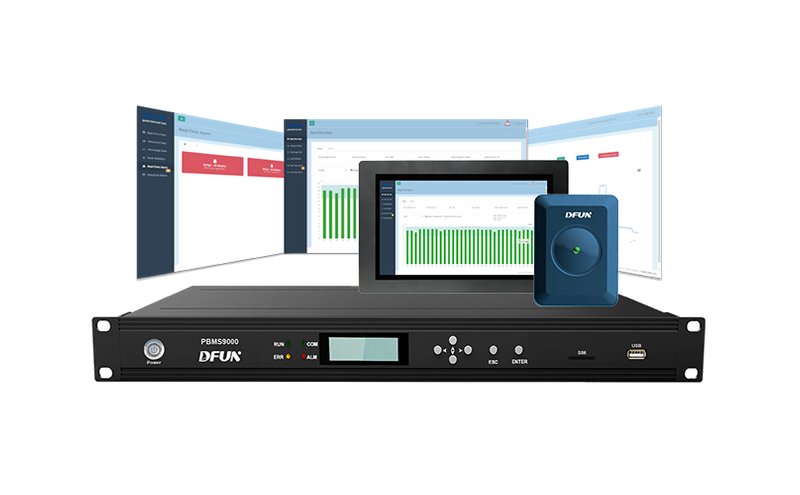

وحدة التحكم الرئيسية لنظام مراقبة البطارية PBMS9000

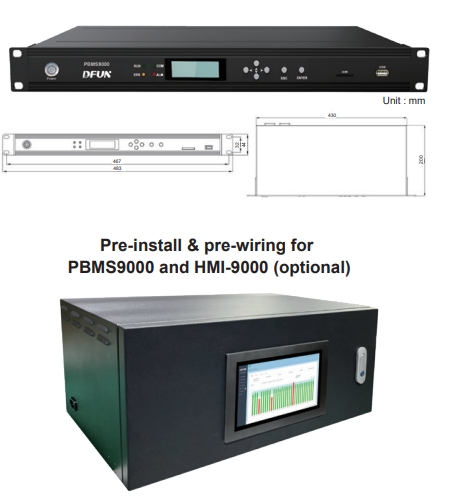

- تصميم قياسي 1 U لخزانة التوزيع
- مصدر مزدوج لتجنب انقطاع التيار الكهربائي
- خادم ويب مدمج مع عرض مرئي
- مراقب ماكس. بطارية مكونة من 6 سلاسل، بإجمالي 420 بطارية
- قياس تيار وجهد سلسلة البطارية، وتموج الجهد والتيار، وتيار الشحن والتفريغ، ودرجة الحرارة الداخلية، والمقاومة، ومقاومة العزل، ودرجة الحرارة المحيطة والرطوبة، وSOC وSOH
- رسالة إنذار عن طريق الرسائل القصيرة أو البريد الإلكتروني
- دعم بروتوكولات Modbus-TCP وModbus-RTU وSNMP وIEC61850
- دعم MQTT لتنسيق JSON لتحميل البيانات
- 1 منفذ RS485 ومنفذان إيثرنت ومنفذ هوائي 4G لتحميل البيانات
- 6 منافذ DI (توصيل الإدخال الرقمي)
- 6 منافذ DO (إنذار الصوت والضوء)

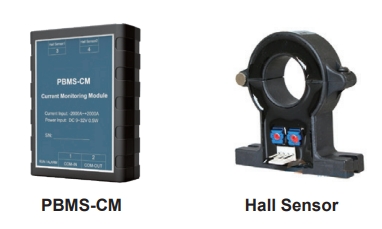

PBMS-CM مستشعر قياس السلسلة الحالية ومستشعر القاعة
- تحتاج السلسلة الواحدة إلى 1 PBMS-CM، كل PBMS-CM مزود بمنفذي مستشعر القاعة
- قياس شحن سلسلة البطارية وتيار التفريغ والتيار المموج
- قياس شحن سلسلة البطارية متعددة الأقطاب وتيار التفريغ والتيار المموج باستخدام وحدة مرنة ومستشعر القاعة
- مُكَمِّلات:
1) مستشعر القاعة والكابل: يتراوح من 0 ~ ± 1000A مع كابل 2 متر
2) كابل الإتصال : 5 متر بمنفذ RJ45

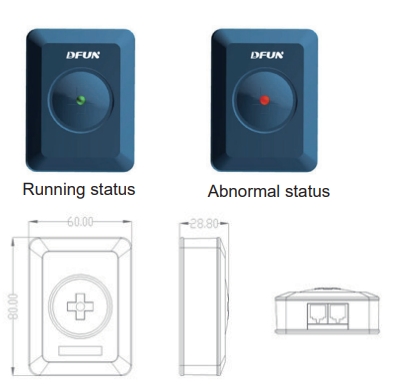

مستشعر خلية البطارية PBAT51-02/PBAT51-12
- PBAT51-02 مخصص لبطارية 2 فولت، PBAT51-12 مخصص لبطارية 12 فولت
- مراقبة جهد البطارية الفردي، ودرجة الحرارة الداخلية (القطب السالب)، والمقاومة (القيمة الأومية)
- التوازن التلقائي
- تركيب شريط لاصق 3M
- مُكَمِّلات:
1) كابل قياس البطارية: 30 سم
2) كابل الاتصال: 40 سم و 70 سم مع منفذ RJ11 (اختياري)
