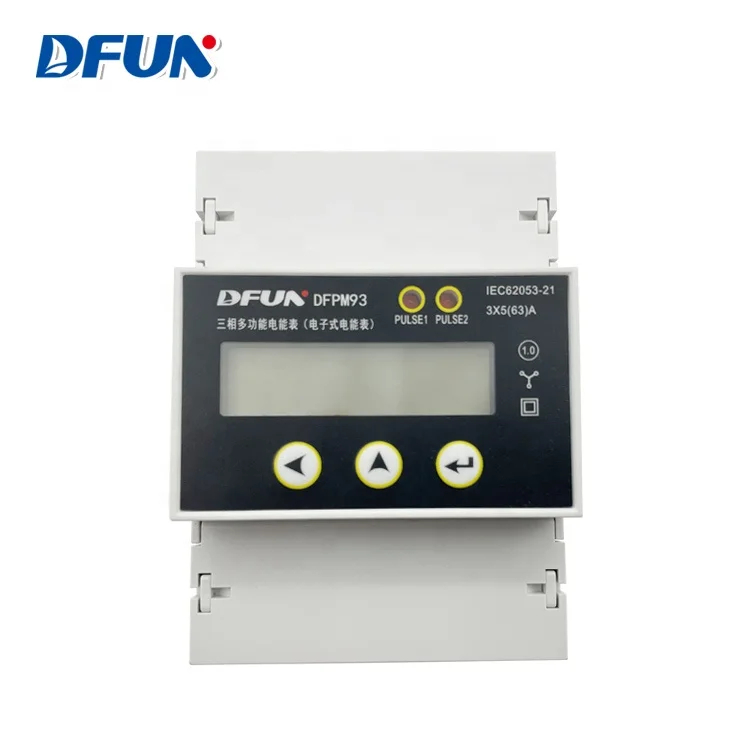

DFPM93 عداد الطاقة ثلاثي الطور 5A عبر CT

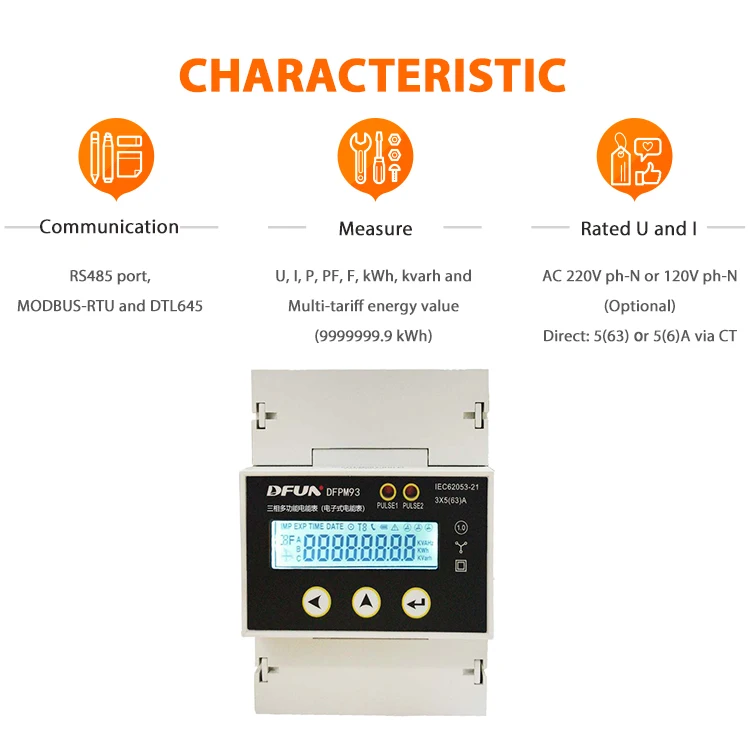

خاصية عداد الطاقة ثلاثي الطور

عداد الطاقة للسكك الحديدية DFPM93 DIN هو نوع من العدادات الإلكترونية الكاملة ثلاثية الطور. يتوافق جهاز القياس تمامًا مع المتطلبات النسبية للمعيار الدولي IDT IEC 62053-21:2003 (الفئة 1)، IDT IEC 62053-22:2003 (الفئة 0.5S). إنه عبارة عن تكامل بين تقنيات الإلكترونيات الدقيقة الحديثة ودوائر التكامل الخاصة واسعة النطاق والتقنية المتقدمة لتقنية أخذ العينات الرقمية وتقنيات SMT وما إلى ذلك.

وظيفة عداد الطاقة ثلاثية الطور

مراقبة البيانات:

U، l، P، Q، S، PF، F، kWh، kvarh وقيمة الطاقة متعددة التعريفات

معدل الباود:

2400,4800,9600 بت في الثانية

دقة:

دقة كيلوواط ساعة: الفئة 1 لـ 3x5(63) مباشر

دقة كيلوواط ساعة: فئة 0.5s لـ 3x5(6)A عبر الأشعة المقطعية

إخراج النبض:

2 قنوات للكيلوواط ساعة أو كيلوفاره

تكرار:

50 هرتز/60 هرتز (اختياري)،

النطاق: 47 ~ 65 هرتز

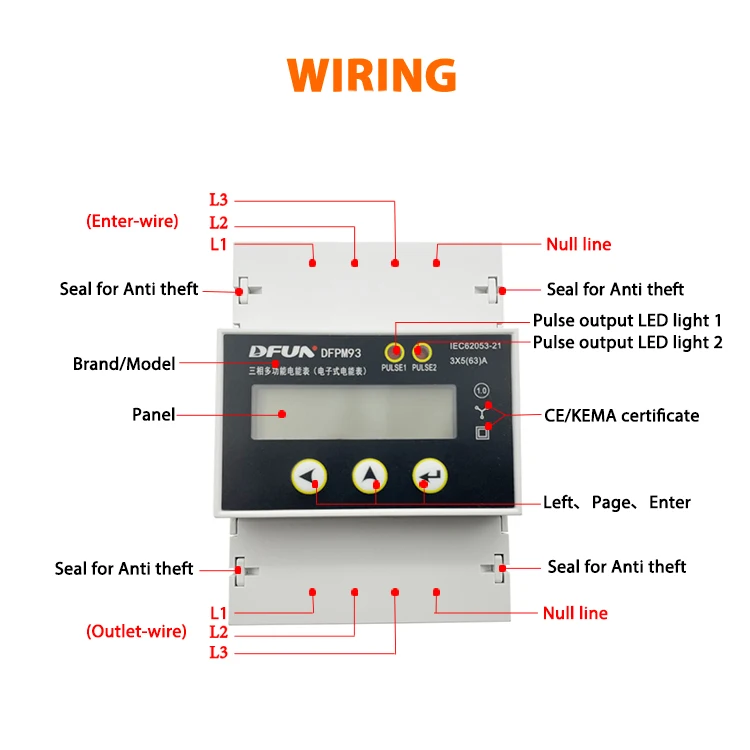

ثلاث مراحل أسلاك عداد الطاقة

(1) لكل من الطرازين 5(6)A و5(63)A، يمكن تعيين الطرف 11 و12 والطرف 13 و14 كمنفذ إخراج نبضي بقدرة kWh أو kvarh. كما أن ثابت النبض قابل للضبط.

(2) جميع منافذ إخراج النبض هي خرج نبض سلبي، نطاق مصدر الطاقة 5 ~ 30Vdc.

(3) المحطة 15,16 هي 485 محطة اتصالات، 485B:485-، 485A:485+

(4) لا يُنصح باستخدام حافلة واحدة لتوصيل أكثر من 30 قطعة DFPM93، ولا يُنصح بأن يزيد الطول الإجمالي لخط الاتصال عن 800 متر

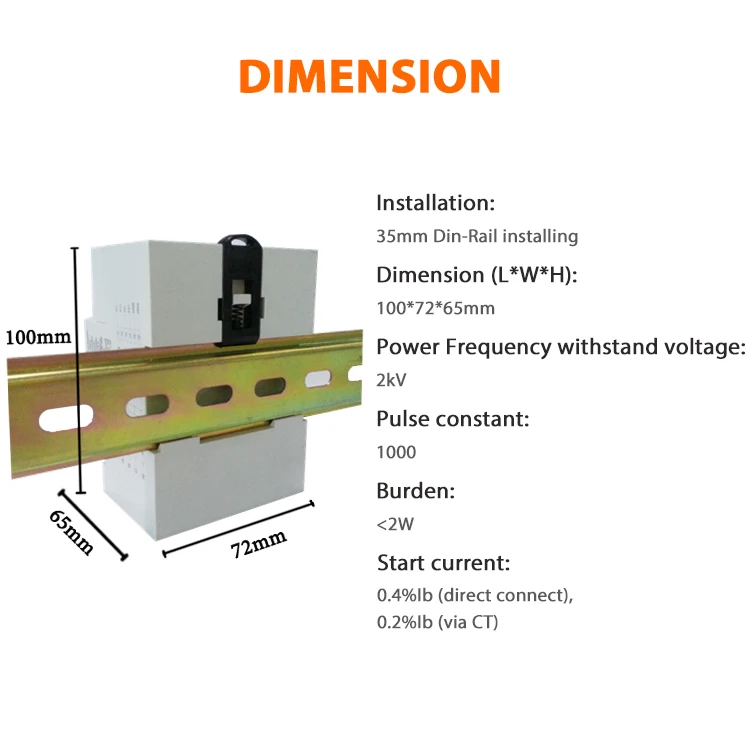

أبعاد عداد الطاقة ثلاثي الطور
