DFPM93 Din Rail 3 المرحلة متعدد الوظائف RS485 63A عداد الطاقة

عداد الطاقة متعدد الوظائف  وصف

يتم استخدام عداد الطاقة ثلاثي الطور DFPM93 لقياس استهلاك طاقة الطاقة النشطة بتردد مقدر 50 هرتز أو 60 هرتز لدائرة التيار المتردد ثلاثية الطور. شاشة LCD إجمالي كيلووات ساعة (العفريت والتصدير)، إجمالي كيلووات ساعة (العفريت والاستهلاك)، طاقة متعددة التعريفات، الجهد، التيار، الطاقة، عامل الطاقة، التردد. إنه يتميز بالموثوقية الجيدة، الحجم الصغير، الوزن الخفيف، المظهر الجميل الخادع وسهولة التركيب.

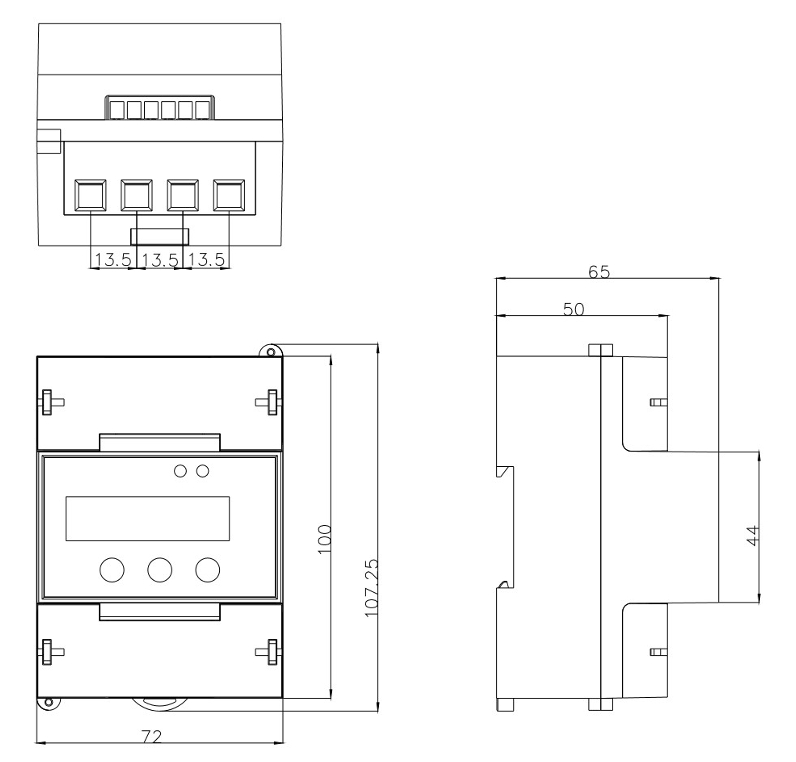

شكل عداد الطاقة متعدد الوظائف وأبعاد التثبيت

أسلاك عداد الطاقة متعددة الوظائف

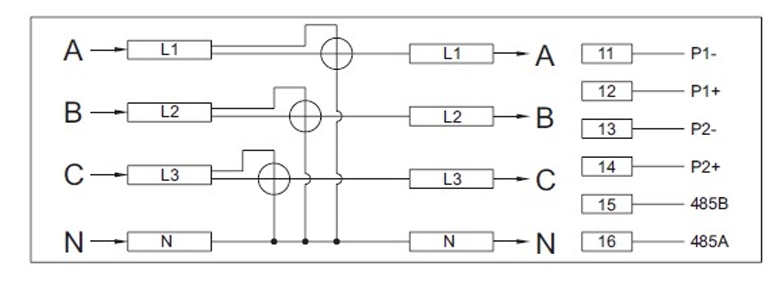

هناك وضعان للاتصال: الاتصال المباشر والاتصال غير المباشر من خلال التصوير المقطعي. (1) بالنسبة للطراز 5(63)A، يجب توصيل DFPM93 مباشرة. رسم اتصال مباشر، في نظام ثلاثي الطور رباعي الأسلاك.

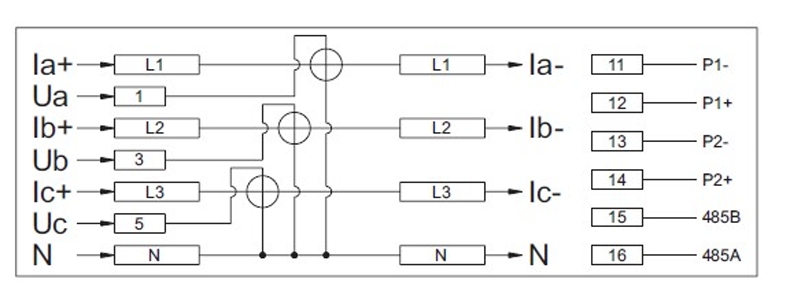

(2) بالنسبة للطراز 5(6)A، يجب أن يكون DFPM93 متصلاً عبر جهاز CT خارجي. رسم اتصال غير مباشر من خلال التصوير المقطعي، في نظام ثلاثي الطور مكون من 4 أسلاك (يقترح توصيل جميع المراحل الثلاث).

عداد الطاقة متعدد الوظائف بيانات الطاقة التاريخية

1. يسجل DFPM93 بيانات الطاقة التاريخية على النحو التالي:

   1) الإجمالي الشهري كيلووات ساعة (العفريت والمتوقع)، إجمالي كيلووات ساعة (العفريت والمتوقع)، إجمالي كيلووات ساعة، إجمالي كيلووات ساعة. (آخر 12 شهرًا)

   2) الإجمالي السنوي كيلووات ساعة (العفريت والمتوقع)، إجمالي كيلووات ساعة (العفريت والمتوقع)، إجمالي كيلووات ساعة، إجمالي كيلووات ساعة. (آخر 10 سنوات)

2.  يدعم DFPM93 تجميد بيانات الطاقة اليومية ويوفر نوعين من البيانات:

   1) تجميد بيانات الطاقة ليوم أمس من الساعة 22:00 إلى الساعة 24:00

   2) تجميد بيانات الطاقة اليومية لكل 15 دقيقة بدءًا من الساعة 00:00، وتحديث البيانات يوميًا.

ملاحظة: يمكن للمستخدم الاستعلام عن بيانات الطاقة التاريخية عبر سجل MODBUS.
