لماذا نظام مراقبة البطارية

تساعد مراقبة بطارية DFUN أنت إطالة عمر البطارية والحفاظ على الجهوزية وزيادة عائد الاستثمار.

وفر المال وتجنب الخسائر التجارية

مراقبة 7 * 24 ساعة لتحليل وتوقع حوادث البطارية التي قد تحدث.
تقرير بيانات دقيق وحقيقي إنذار(من خلال مؤشر LED وإشعار النظام وإشعار الرسائل القصيرة) ، مما يسمح بالاستجابة بسرعة لحوادث البطارية المحتملة.
تقليل تكلفة الفحص والصيانة البشرية.

وفر الوقت

راقب بيانات البطارية عن بُعد واكتشف الأعطال الدقيقة للبطاريات الفردية المحددة.

إطالة عمر البطارية

معادلة الجهد لسلسلة البطارية بالكامل لتحسين حالة البطارية وإطالة عمر البطارية

حساب SOC & SOH دقيق

لمعرفة متى يجب استبدال البطاريات بالضبط.

ضمان سلامة الإنسان

قلل عدد مرات التلامس الجسدي مع البطارية.

مراقبة درجة الحرارة المحيطة والرطوبة

الحد الزائد من درجة الحرارة المحيطة والرطوبة يضر الخليط
الأداء والقدرة.

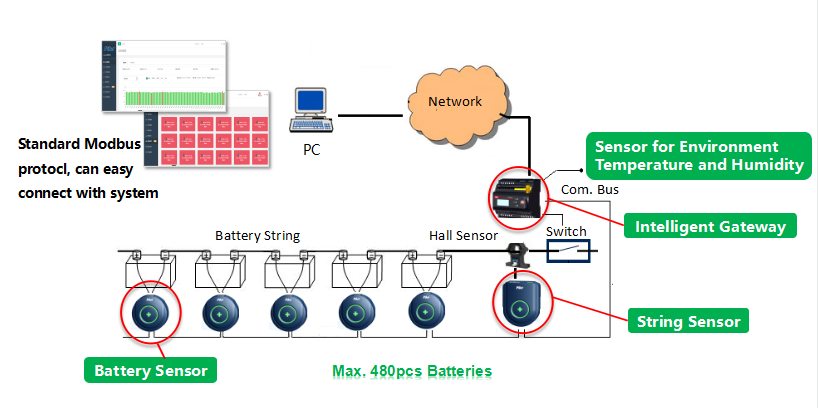

كيف يعمل؟

مستشعر الخلية

قم بقياس جهد الخلية والمقاومة الداخلية ودرجة حرارة الخلية من القطب السالب.

يتصل كل مستشعر خلوي ببعضه البعض من خلال بروتوكول DL-BUS.يتم تحميل البيانات إلى PBAT600 عبر كابل RJ11.

مستشعر السلسلة

قم بقياس جهد السلسلة والشحن والتفريغ عبر مستشعر القاعة.

إرسال الطلب إلى مستشعر الخلية لحساب SOC & SOH.

معادلة الجهد لكامل السلسلة.

بوابة

تخزين وتحليل البيانات التي تجمعها.

باستخدام خادم الويب المدمج ، يمكن عرض جميع البيانات على نظام صفحات الويب.

تقرير للبطارية ، مثل جهد السلسلة والتيار ، جهد الخلية ، درجة حرارة الخلية ، مقاومة الخلية.

تحديد إنذار لمشاكل / مشاكل البطارية.

إنذار SMS.

متاح لبروتوكول الاتصال Modbus-TCP / IP و SNMP.

قياس درجة الحرارة المحيطة والرطوبة.

ماذا نقيس؟

DFUN يوفر نظام مراقبة البطارية مراقبة 24/7/365 للمعلمات الرئيسية لكل من خلية البطارية وسلسلة البطارية.يمكن للمستخدمين تعيين عتبات لكل معلمة ويمكن تشغيل الإنذار بمجرد وصول قيم تلك المعلمات الرئيسية إلى حد العتبات.ثم يستجيب المستخدمون بسرعة للإنذارات ويمنعون حوادث البطاريات الكارثية ويتجنبوا خسارة الأعمال المكلفة الناجمة عن فشل البطارية.

المعاوقة الداخلية لخلية البطارية

تزداد المعاوقة الداخلية تدريجياً مع مرور وقت الخدمة.تؤثر المعاوقة الداخلية على عمر البطارية في كبير حد.كلما انخفضت المقاومة ، قلت القيود التي تواجهها البطارية في توصيل المطلوب بوويرسبيكس.يمكننا تحديد نهاية العمر بدقة من خلال اتجاه مقاومة البطارية
يمكن أن تكون قراءات المقاومة العالية بمثابة إنذار لمشاكل مثل الاتصال الخاطئ والدائرة المفتوحة.

جهد خلية البطارية

يعد شحن البطارية بالجهد الصحيح أمرًا بالغ الأهمية لأداء البطارية وعمر البطارية.قد يؤدي جهد الشحن غير الصحيح إلى إلحاق ضرر كبير بقدرة البطارية وتقليل عمر البطارية.إلى جانب ذلك ، قد يؤدي أيضًا إلى زيادة الغازات والتآكل والتآكل.يساعد قياس جهد الخلية أيضًا في تحديد الأعطال الكارثية للبطارية ، مثل بطارية ماس كهربائى.

درجة الحرارة الداخلية لخلية البطارية

تزيد تيارات الشحن والتفريغ من درجة حرارة البطاريات وتؤثر درجة الحرارة بشكل مباشر على عمر البطاريات وسعة تخزينها.قد يؤدي ارتفاع درجة الحرارة إلى زيادة الغازات وحتى الانفجار.DFUN يقيس نظام مراقبة البطارية درجة الحرارة الداخلية من القطب السالب ، وهو أقرب بكثير إلى درجة الحرارة الفعلية داخل البطارية.

SOC (الدولة المسؤول)

يتم تعريف SOC على أنه السعة المتاحة المعبر عنها كنسبة مئوية.تشبه معرفة حالة شحن البطارية معرفة كمية الوقود في خزان الوقود.يشير SOC إلى المدة التي ستستمر فيها البطارية في العمل قبل أن تحتاج إلى إعادة الشحن.

SOH (حالة الصحة)

الغرض من قياس SOH (الحالة الصحية) هو توفير مؤشر للأداء الذي يمكن توقعه من البطارية في حالتها الحالية أو تقديم مؤشر على مقدار العمر المفيد للبطارية التي تم استهلاكها و كم تبقى قبل أن يتم استبدالها.في التطبيقات الهامة مثل محطة الطاقة الاحتياطية وحالات الطوارئ ، تعطي SOC مؤشرًا عما إذا كانت البطارية ستكون قادرة على دعم الحمل عندما يُطلب منها ذلك.ستساعد معرفة SOH أيضًا مهندس المصنع على توقع المشكلات لتشخيص الأعطال أو التخطيط للاستبدال.هذا هو في الأساس وظيفة مراقبة تتبع طويل الأمد التغييرات في البطارية.

سلسلة الشحن والتفريغ الحالية

يساعد قياس تيار السلسلة في معرفة الطاقة التي يتم توصيلها واستلامها بواسطة كل سلسلة بطارية.يمكن الكشف عن شحن البطارية غير الصحيح وأعطال التسرب عن طريق قياس تيار السلسلة.

سلسلة الجهد

يمكن أن يساعد قياس جهد السلسلة في تحديد ما إذا كانت البطاريات مشحونة بالجهد الصحيح

سلسلة تموج التيار و تموج الجهد

تموج التيار والجهد ناتج عن قمع غير كامل للشكل الموجي المتناوب داخل مصدر الطاقة.يمكن لنظام مراقبة البطارية DFUN قياس تيار التموج الزائد والجهد المموج.

موازنة / معادلة الجهد

يمكن أن يؤدي الشحن الزائد وتحت الشحن إلى إلحاق ضرر كبير بسعة البطارية.تعتمد قدرة سلسلة البطارية بأكملها على خلية البطارية ذات السعة الأقل.لذلك ، فإن الحفاظ على توازن / تساوي جهد جميع البطاريات في كل سلسلة أمر بالغ الأهمية.

درجة الحرارة والرطوبة المحيطة

أفضل نطاق لدرجة الحرارة المحيطة لبطارية الرصاص الحمضية هو 20 إلى 25.يمكن أن تؤدي زيادة درجة الحرارة من 8 إلى 10 درجات إلى تقليل عمر البطارية بنسبة 50٪.قد تؤدي الرطوبة المحيطة المرتفعة إلى تسريع التآكل بينما قد تؤدي الرطوبة المحيطة المنخفضة إلى كهرباء ساكنة وحوادث حريق.

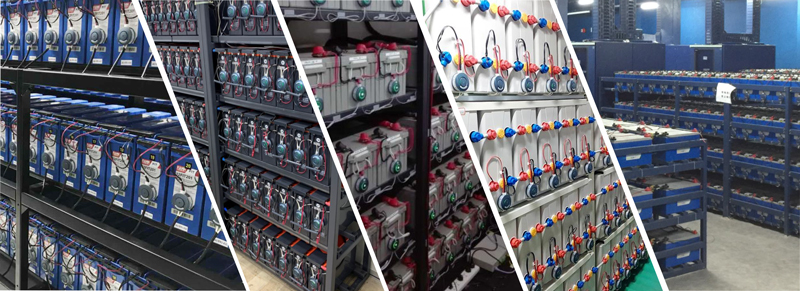

مهما كان حجم ونطاق عملياتك - من سلسلة بطارية واحدة إلى مواقع أنظمة متعددة حول العالم - فإن DFUN لديها حل لمراقبة البطارية يناسب احتياجاتك.
