DFPM207L عداد الطاقة DC متعدد الحلقات

نظرة عامة على المنتج

تم تصميم هذا المقياس عالي الدقة لـ 48 نظامًا من أنظمة التيار المستمر في غرف الخوادم ومراكز البيانات، ويوفر مجموعة شاملة من بيانات الطاقة عند نقاط نهاية التوزيع (على سبيل المثال، خزانات طرق النقل، مما يتيح مراقبة الطاقة في الوقت الفعلي وتحسين كفاءة الطاقة.

دعم الجهد: أنظمة تيار مستمر 48 فولت

> خيارات الدائرة الرئيسية:

1) 1 أو 2 قنوات إدخال (قياس المعلمة الكهربائية الكاملة)

2) أجهزة استشعار القاعة (الإدخال): 400A/600A/800A/1600A (قابلة للتحديد)

3)10:8xDI، 2/4xDO

4) مستشعر درجة الحرارة/الرطوبة الاختياري (دقة +0.5 درجة مئوية)

> الدوائر الفرعية:

1) يقيس التيار/الطاقة للدوائر الفرعية Max.144

2) أجهزة استشعار القاعة (الإخراج): 50A/100A/200A

3) 144xDI لتعليقات الحالة.

> البروتوكولات: Modbus-RTU/TCP

> منافذ الاتصال والواجهة : 1xRJ45، 2xRS485 (RS485-1 للمضيف، RS485-2 لـ HMI)

> البروتوكولات: Modbus-RTU/TCP

مقدمة المنتج

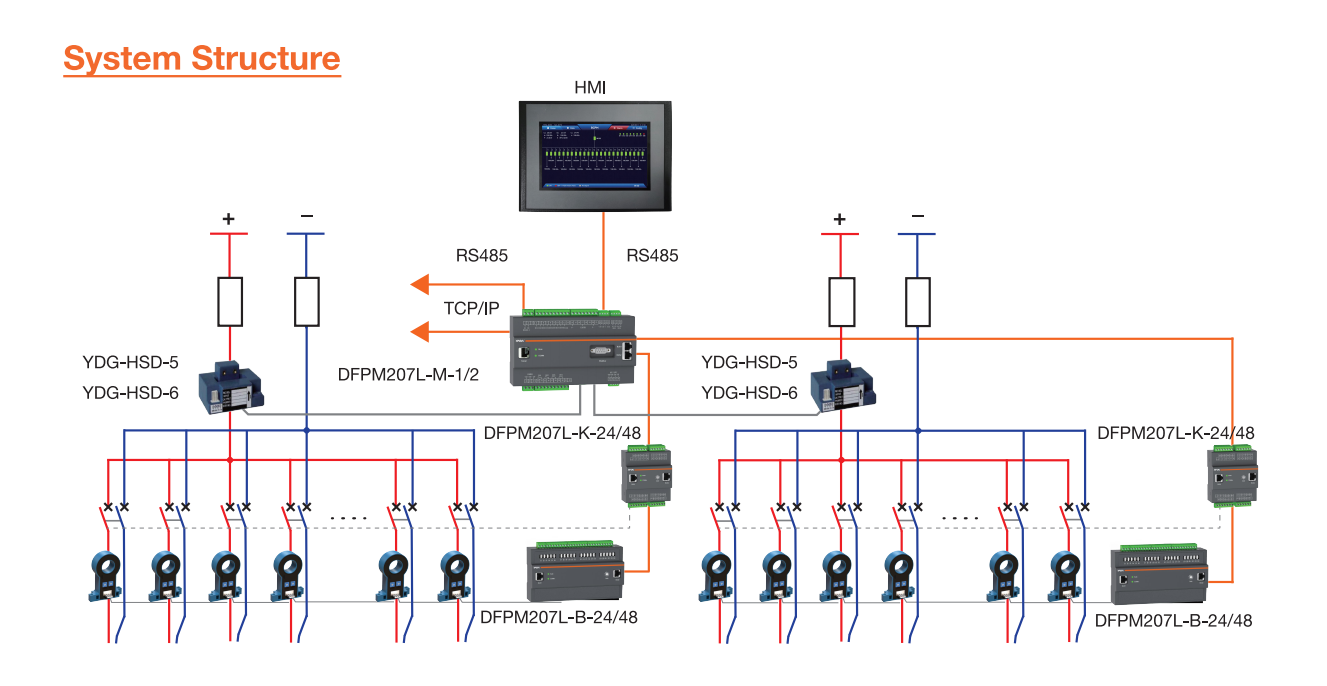

> وحدة مراقبة الخط الوارد: DFPM207L-M-1/2

- قنوات إدخال قدرات القياس: 1 أو 2 سطر وارد (قابل للتحديد)

- الفولطية المقدرة: أنظمة DC48V

- دقة:

1) الجهد/التيار: فئة 0.5 (+0.5%)

2) الطاقة/الطاقة: الفئة 1 (+1.0%)

- الإدخال/الإخراج: 8 × DI/2 × DO(M2)/4 × DO(M1)

- الرصد البيئي:

1) نطاق درجة الحرارة: -20 درجة مئوية إلى +80 درجة مئوية (+0.5 درجة مئوية عند 25 درجة مئوية)

2) نطاق الرطوبة: 0-100% ر (+5% ر)

- واجهات الاتصال:

1) الوصلة الصاعدة: 1xRJ45 + 2xRS485 (RS485-1 للمضيف، RS485-2 لـ HMI)

2) الوصلة الهابطة: BUS1/BUS2 (متوافق مع سلسلة ديزي)

- دعم البروتوكول: Modbus-RTU/TCP

- الطاقة المساعدة للتركيب والتركيب: تيار مستمر ±12 فولت (تسامح ±10%)

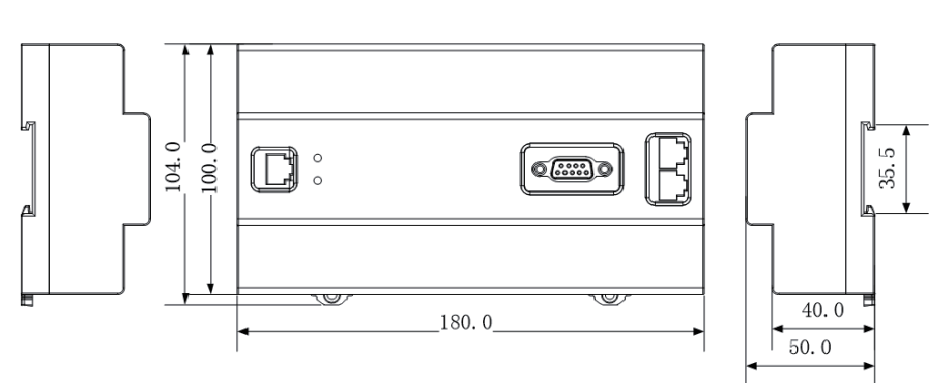

التركيب: سكة DIN القياسية
