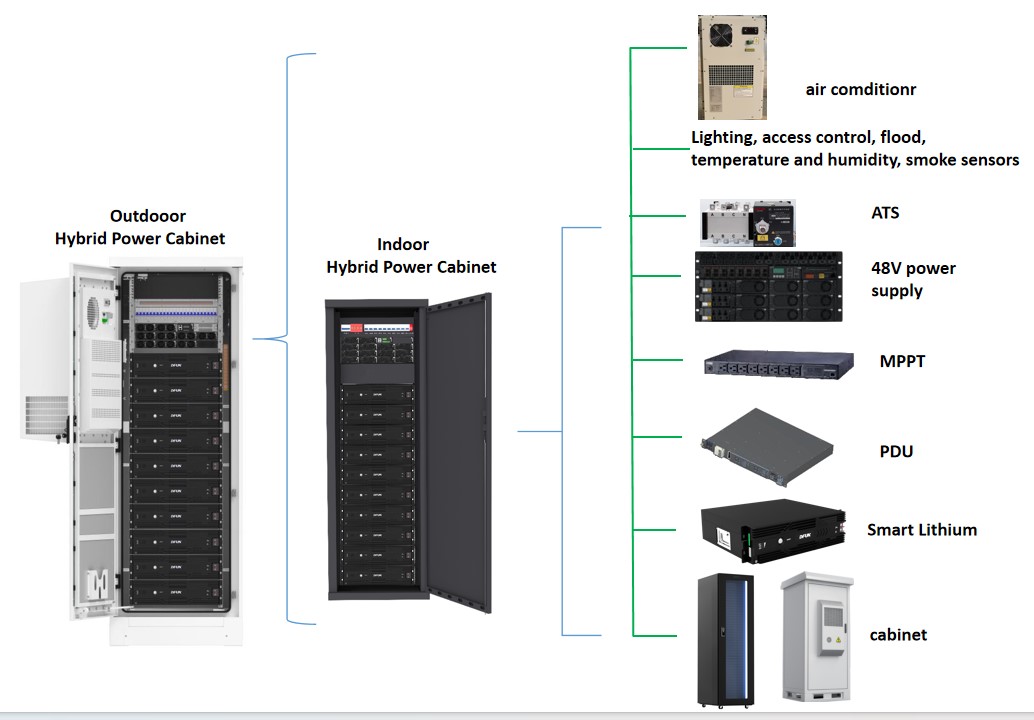

التصميم المتكامل: نظام DC 48V DC دمج وحدة المقوم ووحدة المراقبة ووحدة توزيع الطاقة والبطارية وجميعها في واحد
بطارية الليثيوم الذكية: تدعم بطارية الليثيوم الذكية خلط البطاريات الجديدة والقديمة وبطاريات Lithium ، ولديها وظيفة دفعة ذكية لتلبية احتياجات إمدادات الطاقة عن بُعد 5G
تصميم الطاقة العالي: ما يصل إلى 600A (36 كيلو وات)
دعم عالي السعة: دعم ما يصل إلى 10 مجموعات من 48V100AH أو 48V165AH بطاريات الليثيوم الذكية

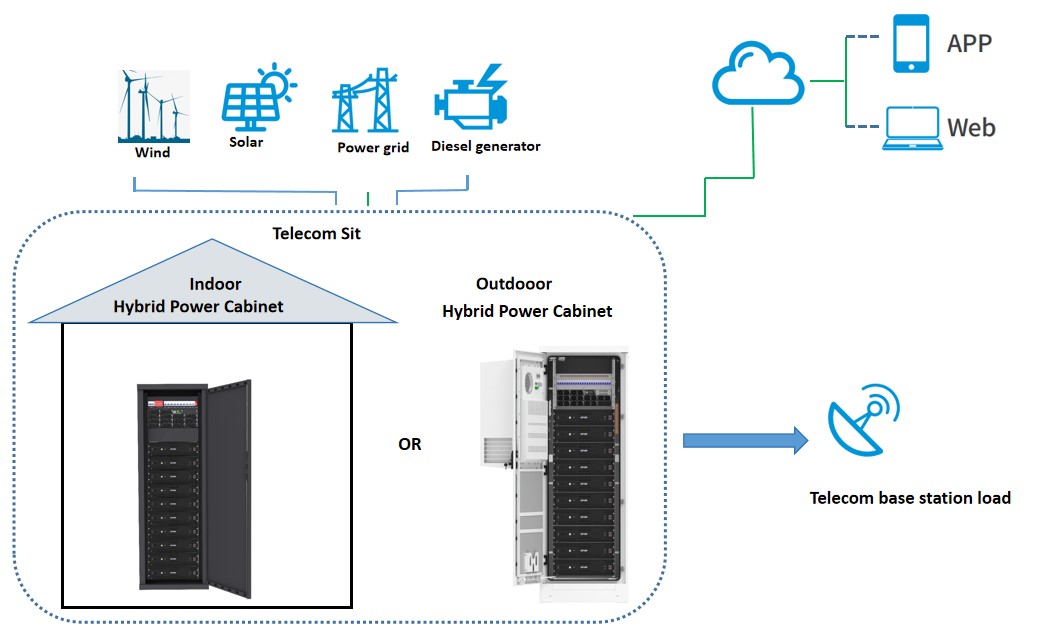

دعم المدخلات متعددة الطاقة: يدعم أنابيب ، الديزل ، والطاقة الشمسية.
دعم العديد من خزائن النظام بالتوازي: زيادة طاقة الإخراج
دعم أوضاع تخزين الطاقة المتعددة: وضع الحلاقة الذروة ، وضع تنظيم الذروة ، إلخ.
مساحة احتياطي لتركيب معدات الاتصالات
نوع الحل | الحل 1 (في الهواء الطلق) | الحل 2 (داخلي) | |
نوع المنتج | DFCA48-O-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
نظام | البعد (W × D × H) | 700mm × 800mm × 2200mm | 600-800-2000mm |
وزن | <256 كجم (بدون وحدات مقوم ، بطارية ، معدات اختيارية أخرى) | <200 كجم (بدون وحدات مقوم ، بطارية ، معدات اختيارية أخرى) | |

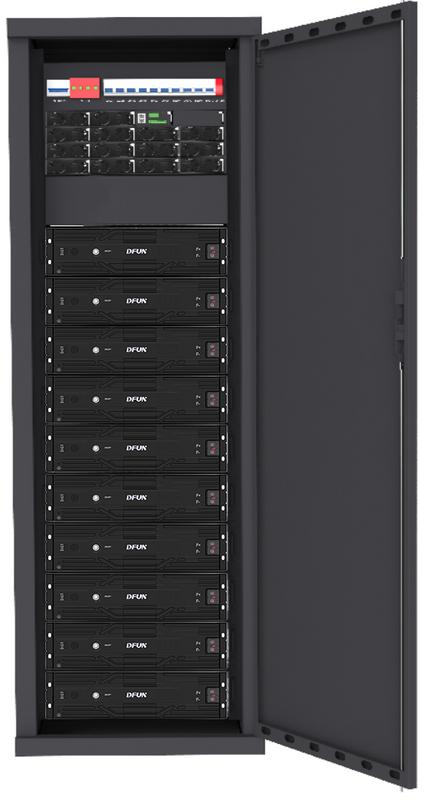

وضع التثبيت | التثبيت الأرضي (في الهواء الطلق) | داخلي | |
وضع الكابلات | من أسفل | من أسفل أو أعلى | |
وضع الصيانة | من الجبهة | من الأمام والخلفية | |
مواد مجلس الوزراء | ورقة SGCC المجلفنة بمقاومة قوية للتآكل | SPCC عالي الجودة صفيحة فولاذية مدفوقة | |
لون الخزانة | رمادي فاتح: RAL 7035 | رمادي فاتح: RAL9007 | |
شريط التأريض | 7 × M6،1 × M8 | ||
EMC | EN300386 الفئة أ | ||
مستوى الحماية | IP55 | IP20 | |
بطارية | الرف الداخلي والفضاء | 3U ، رف 19 بوصة (وفقًا للتكوين الفعلي) | |
نوع البطارية | الأعلى. 10pcs DFPA48100-S/DFPA48165-S | ||
وضع التبريد | مكيف الهواء DC | DC48V 1000W | لا |
وحدة توزيع P ower |
مدخلات التيار المتردد | 220/384VAC من ثلاثة أسماك ثلاثية الأسلاك ، متوافقة مع مرحلة واحدة من ثلاث مراحل: 200-240 VAC/346-415 FAC مرحلة واحدة: 200-240VAC ، دعم مدخلات مولد الديزل | |
نوع ATS | ATS-63A1/ATS-63A2/ATS-125C1 (اختياري ، فقط لمدخلين AC) | ||
إدخال PV | جهد المدخلات: 102V (المدى 70-150V) ، سعة الإدخال 63A/2P*4 | ||
ناتج العاصمة | الجهد: الوضع العادي: 42VDC-58VDC ، وحدة التعزيز: 53.5VDC لدعم ثابت 57VDC (يجب تثبيته باستخدام بطارية ليثيوم ذكية) | ||
الحالي max.36kw (600a) | |||
فرع البطارية | MCB ： 125A × 10 | ||
فرع LLVD | 2 × 125 amcb ، 3 × 63 amcb (LLVD1) | ||
فرع Blvd | 2 × 32 AMCB ، 2 × 40 AMCB ، 4 × 63 amcb ، 4 × 63 amcb ، 2 × 125 amcb | ||
sp د | مدخلات التيار المتردد : 40KA (8/20μs) | ||
مخرجات العاصمة : 20 كيلوايت/كحد أقصى = 40KA ， 8/20 μ | |||
المقوم | الإدخال/الإخراج | الإدخال 85-300VAC ؛ الإخراج 42-58VDC ؛ Power 3000W ، الحد الأقصى 12 تكوينات | |
PV الوحدة النمطية | الإدخال/الإخراج | جهد المدخلات: DC70-150V الإخراج: 3000W (0-62.5A@-42VDCTO-58VDC): الكفاءة ≥ 0.96 (اختياري) | |
يراقب | تكوين الواجهة | DI الإدخال: DI*6 ، DO OUTPUT: DO*6 ، واجهة الاتصال: RS485*1 ، LAN*1 | |
بيئة | درجة حرارة التشغيل | 0 درجة مئوية إلى + 45 درجة مئوية + الإشعاع الشمسي (دعم -20 درجة مئوية إذا تم تكوين مربع مسبق)） | |
درجة حرارة التخزين | -40 ℃ ~ +70 ℃ | -20 ℃ ~ +60 ℃ | |
تشغيل الرطوبة النسبية | 5 ٪ إلى 95 ٪ (بدون تكثيف) | ||
ارتفاع | من 0 إلى 4000 متر (1 درجة مئوية لكل 200 متر درجة حرارة تشره من 2000 إلى 4000 م) | ||
